风光氢综合实验系统

项目概述:风光氢综合实验系统为科研创新理念与实验、实训型相结合的集风力发电,光伏发电、制氢系统、氢燃料电池发电、数据采集等多元化“风、光、氢混合型新能源实验实训系统”。

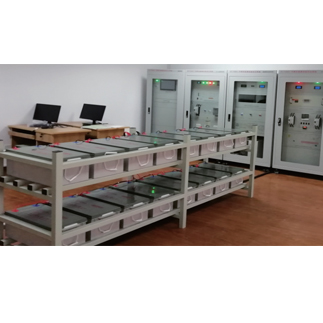

风光氢综合实验系统由风力发电机组、太阳能电池组、风力及光伏控制系统、氢燃料电池发电系统、制氢系统、储氢系统、主控系统组成的微网发电系统。

详情

风光氢综合实验系统工作原理风光氢综合实验系统工作原理:风力、光伏发电系统发电,并由电池储能,DC/AC逆变成交流电,驱动电解水设备制氢。氢气通过储氢系统储存,并驱动燃料电池电堆发电。

此外,DC/AC模块自带旁路功能,旁路端直接与市电连接,实现市电和逆变间的自动切换,在蓄电池所储电能不够用时,自动切换至市电供电,确保持续制氢功能正常运行。在本方案设计中主要体现在氢燃料电池系统、制氢系统、储氢系统的部分。

功能特点:整套系统的各个模块预留了CAN\RS485\RS232\USB\TCPIP通讯接口,可以通过该通讯接口对系统中各个模块进行监控,便于未来项目开发使用。

· 系统实验平台集成了室内温/湿度仪,风速测量、光照度测量系统,让使用者操作起来更直观;
· 系统DC-AC并网同步电源,采用高频脉冲调制技术,具有小体积、高效率及高功率因数输出;
· 系统面板上采用直观的数字表和液晶显示,让用户了解当前系统工作状态;
· 系统上的离网电源可以为用户提供交流110V/220V纯正弦波交流电能;
· 实训系统,可以让实训学生自行拆装移动,使用简便、无噪音、无污染;
· 系统增加市电与风光互补发电切换模块,让实验更具操作性;
· 增加分布式供电原理与实验电路,让学生增加对新知识的理解;
· 增设直流母线单元,方便系统各模块之间连接及实验;
· 独立的后备胶体蓄电池及充放电管理单元;
· 燃料电池运行过程中,只排除水和热量,不会产生任何有害物质及噪音;
· 燃料电池较之传统电源方案,其运行安全可靠、寿命长,维护简单,降低了维护成本。

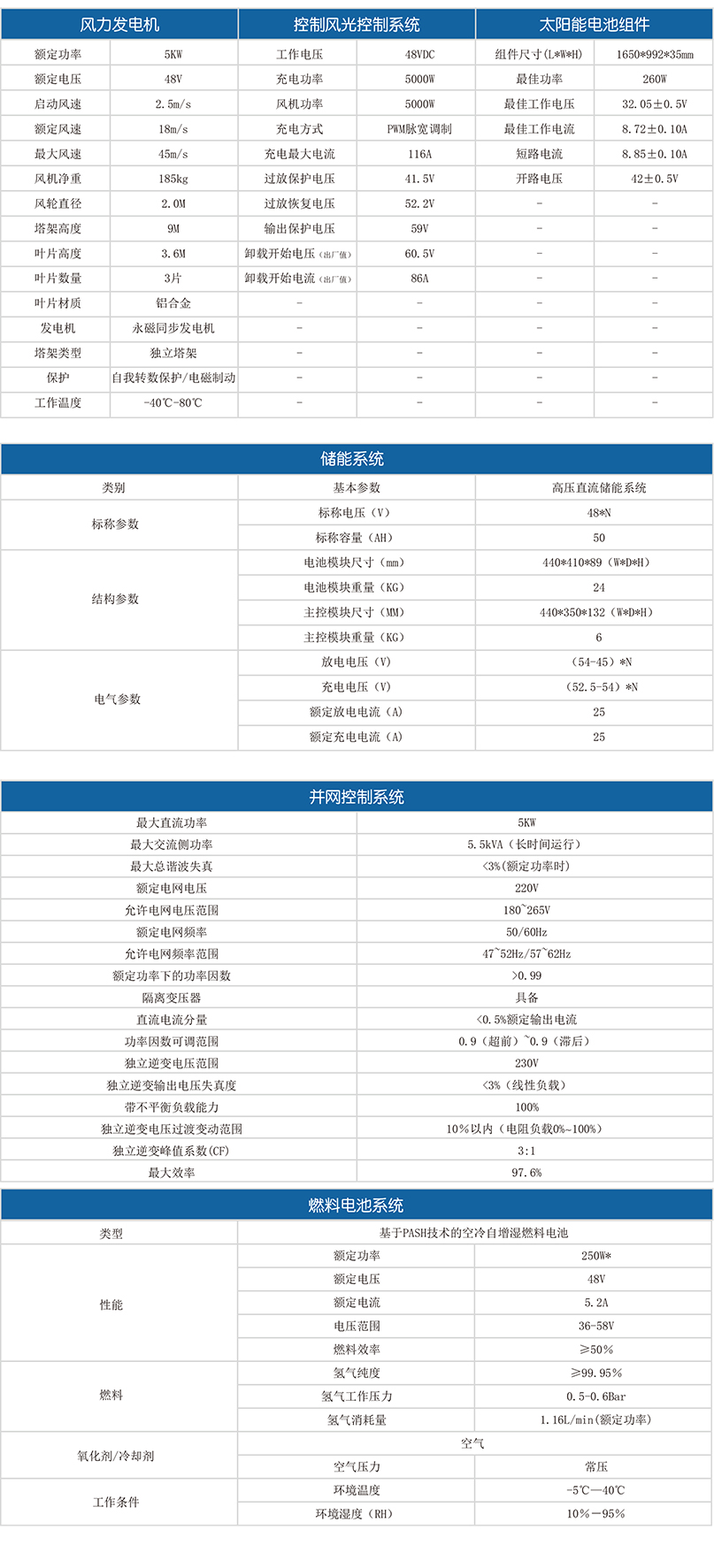

风光氢综合实验系统参数
